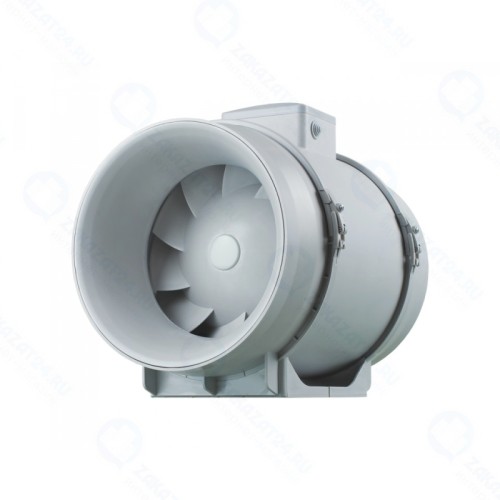

Вентилятор VENTS ТТ ПРО 200

Вентилятор VENTS серии "ТТ" / "ТТ ПРО"

Применение

Вентиляторы ВЕНТС ТТ и ВЕНТС ТТ ПРО объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром от 100 до 315 мм.

Вентиляторы серий ВЕНТС ТТ и ВЕНТС ТТ ПРО являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе.

Конструкция

Корпусы вентиляторов изготавливаются из высококачественных и высокопрочных материалов: AБС-пластика (серия ВЕНТС ТТ) и полипропилена пониженной горючести (серия ВЕНТС ТТ ПРО). Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к патрубкам при помощи специальных хомутов на защелках.

Это делает обслуживание вентилятора максимально простым и удобным. Вам не нужно разбирать и демонтировать весь вентилятор - просто извлеките центральный блок из корпуса и произведите сервисное обслуживание.

Все модели серий ВЕНТС ТТ и ВЕНТС ТТ ПРО могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут.

Особенности конструкции серии ТТ ПРО

Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированным лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.

Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума.

Двигатель

В моделях серии ВЕНТС ТТ применяются однофазные одно- или двухскоростные двигатели. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЕНТС ТТ…С). В моделях серии ВЕНТС ТТ ПРО применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением.

Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

Управление двухскоростным двигателем может осуществляться при помощи встроенного переключателя (опция "В") или внешнего переключателя П2-1-300, а также П2-5,0 для многоскоростных вентиляторов (приобретаются отдельно).

Возможна плавная регулировка оборотов при помощи встроенного регулятора (опция "П") внешнего симисторного или автотрансформаторного регулятора (приобретаются отдельно), подключив его к клемме максимальной скорости двигателя.

Монтаж

Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом. В одной системе возможна установка нескольких вентиляторов:

• параллельно (для увеличения расхода воздуха);
• последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Модификации:

• Диаметр воздуховода, мм: 100; 125; 150; 160; 200; 250; 315;
• С - двигатель повышенной мощности;
• Т - регулируемый таймер задержки отключения, от 2 до 30 мин.;
• У - регулятор скорости с электронным термостатом и встроенным в канал датчиком температуры, оснащенный шнуром питания с электрическим разъемом IEC C14. Алгоритм работы по температуре;
• Ун - регулятор скорости с электронным термостатом и наружным датчиком температуры, закрепленном на кабеле длиной 4 м, оснащенный шнуром питания с электрическим разъемом IEC C14. Алгоритм работы по температуре;
• У1 - регулятор скорости с электронным термостатом и встроенным в канал датчиком температуры, оснащенный шнуром питания с электрическим разъемом IEC C14. Алгоритм работы по таймеру;
• У1н - регулятор скорости с электронным термостатом и наружным датчиком температуры, закрепленном на кабеле длиной 4 м, оснащенный шнуром питания с электрическим разъемом IEC C14. Алгоритм работы по таймеру.;
• Р - кабель питания с электрическим разъемом IEC С14;
• В - трехпозиционный переключатель скорости (только для вентиляторов серии ТТ ПРО);
• П - встроенный плавный регулятор скорости и шнур питания с электрическим разъемом IEC С14.
